MSXのROMイメージを実機からPCに転送する

「MSXのROMカートリッジを持っているので、それを吸い出してPCに保存したい！」

そう思っていても、具体的にどうすれば良いのか全く分からず、ついネットでダウn（略）という人も多いのではないでしょうか。

そういう方のために、最低限の機材＆最低限の知識 で、ROMカートリッジのデータを PCに転送して保存する方法を書いてみました。

ざっくり説明

とにかくROMイメージを吸い出せれば良い、という方は、ここに書かれている通りにやれば大丈夫だと思います。

技術的なことや応用編についてはページの後半に書いてあるので、もっと詳しく知りたかったり、逆によく分からなかったり、うまくいかなかったりしたときは、各項目の [詳しく] というリンクをクリックしてください。

必要なもの

MSX本体（RAM8KB以上のすべてのMSX。ただしturboRはデータレコーダーが接続できないため不可）
MSX用データレコーダーケーブル
イメージ化したいMSX用のROMカートリッジ（メガROMには対応していません…がどうしてもメガROMを吸い出したい方は[こちら]）
Windows PC（マイク入力あるいは外部音声入力端子がついているもの）

方法

録音ツール（例えば WaveClipper）と、ピーガー音をバイナリー変換するツール（例えば NandemoPiGa2）をダウンロードしてください。[詳しく]
MSX本体にデータレコーダーケーブルを接続し、赤い端子をPCのマイク入力（外部入力）に接続してください。[画像]
MSXの電源を入れた状態で、吸い出したいROMカートリッジを「スロットA」に入れてください。[詳しく]
ROMを吸い出すには、MSX本体の電源を入れた後にROMカートリッジを差す、いわゆる「後差し」をする必要があります。
「後差し」は本体やカートリッジを破壊する可能性があるので（私は30年間で一度もありませんが…）、くれぐれも自己責任で行ってください。
PAUSEキーがついている機種は、PAUSE状態にしてからROMカートリッジを差すと成功しやすいようです。
また、カートリッジを差すと自動的に電源がOFFになる機種は後差しができません。スロット拡張ユニットや延長ケーブルを使うことで回避できます。
MSXのBASIC画面で、以下のプログラムを入力・実行してください。[CLOAD用音声] [詳しく]
10 SCREEN,,,2
20 A=&HF750:DEFUSR=A
30 FOR I=A TO A+&H3A:READ A$:POKE I,VAL("&H"+A$):NEXT
40 PRINT"PUSH ANY KEY TO SAVE";:A$=INPUT$(1)
50 B=USR(&H1)
60 DATA 3A,FF,FF,2F,F5,DB,A8,F5,23,23,7E,F5,26,40,CD,24
70 DATA 00,F1,26,80,CD,24,00,3E,FF,CD,EA,00,21,00,40,01
80 DATA 00,80,7E,C5,E5,CD,ED,00,E1,C1,23,0B,78,B1,20,F2
90 DATA CD,F0,00,F1,D3,A8,F1,32,FF,FF,C9
PC側で録音ツール（WaveClipper等）を起動して、録音を開始してください。[詳しく]
波形が加工されてしまうと正しく変換ができないので、音質補正やエフェクトなどのオプションがある場合はすべてOFFにしてください。
（WaveClipper を使う場合は、「ファイル」→「サンプリング設定」のチェックボックスを全て外してください）
ツールが録音状態になったら、MSX側で何かキーを押してください。カチッと音がして、ROMカートリッジの内容をピーガー音で出力します。スタートすると中断できないので注意してください。
2分半ほどでMSXの画面にOkと表示されるので、録音ツールを停止してください。

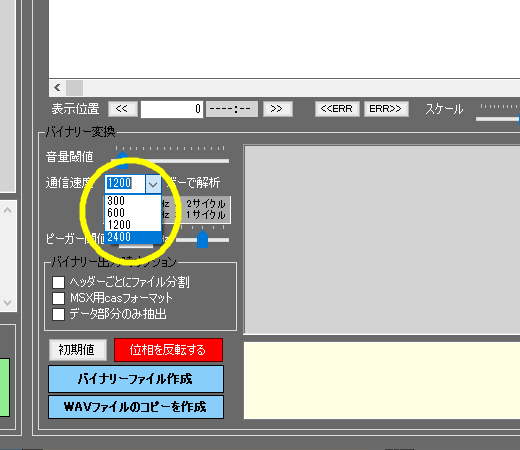

PCで NandemoPiGa2 を起動して、右下の「バイナリー変換」の「通信速度」を「2400」にしてください。[画像]
今録音したwavファイルを NandemoPiGa2 にドラッグ＆ドロップしてください。
エラーが出ている場合は修正してください。[詳しく]
「バイナリーファイル作成」をクリックし、「〇〇〇〇〇〇.ROM」のようなファイル名で保存してください。
これで作業は完了です！ WebMSX のページを開いて、できたばかりの ROMファイルをドラッグ＆ドロップしてみましょう。

【参考】8.～12.の動画

詳しく説明

「ざっくり説明」の補足です。

よくわからなかったり、うまくいかなかったり、お時間がある人は、この先を読んでください。

ツールについて

PC側で必要なツールは、「入力された音声をwav形式で保存できるツール」と、「テープセーブ用に出力されたwavファイルをバイナリー変換できるツール」です。

最近の Windows では、wav形式で音声を保存するツールが付属していないので、何らかの外部ツールを使用することになります。

特にこだわりがなければ、シンプルでインストールの必要もない WaveClipper をおすすめします。

また、wavファイルをバイナリー変換するツールについても色々ありますが、なんでもピーガーmkII（NandemoPiGa2）は（作った自分で言うのもアレですが）なかなか使いやすいと思います。

ROMを差すスロットについて

今回の方法では、本体のカートリッジスロットA からROMデータを吸い出しますが、一部、正しく動作しない機種があります。

日本国内で流通していたMSXの多くは、カートリッジスロットA が内部的に「基本スロット1-0」という扱いになっているのですが、例えばナショナルの CF-3000 のスロットAは「基本スロット2-0」となっており、このまま実行すると別のスロットのデータを吸い出してしまいます。

そのような機種を使用する場合、4.のプログラムの50行の「&H1」の部分を、内部的なスロット番号に合わせて変更してください。

50 B=USR(&H1) ←ここを書き換える

スロットを拡張していない場合	x-0
基本スロット 0	&H0
基本スロット 1	&H1
基本スロット 2	&H2
基本スロット 3	&H3

スロットを拡張している場合	x-0	x-1	x-2	x-3
拡張スロット 0	&H80	&H84	&H88	&H8C
拡張スロット 1	&H81	&H85	&H89	&H8D
拡張スロット 2	&H82	&H86	&H8A	&H8E
拡張スロット 3	&H83	&H87	&H8B	&H8F

各機種のスロットが内部的にどういう扱いになっているのかは、MSX Slot Info Viewer を使うと簡単に分かります。

CF-3000 のカートリッジスロットA を使用する場合、内部的には「基本スロット 2-0」になるので、「&H1」を「&H2」に変更する必要があります。

また、拡張スロットを使う場合についても同様にプログラムの修正が必要です。

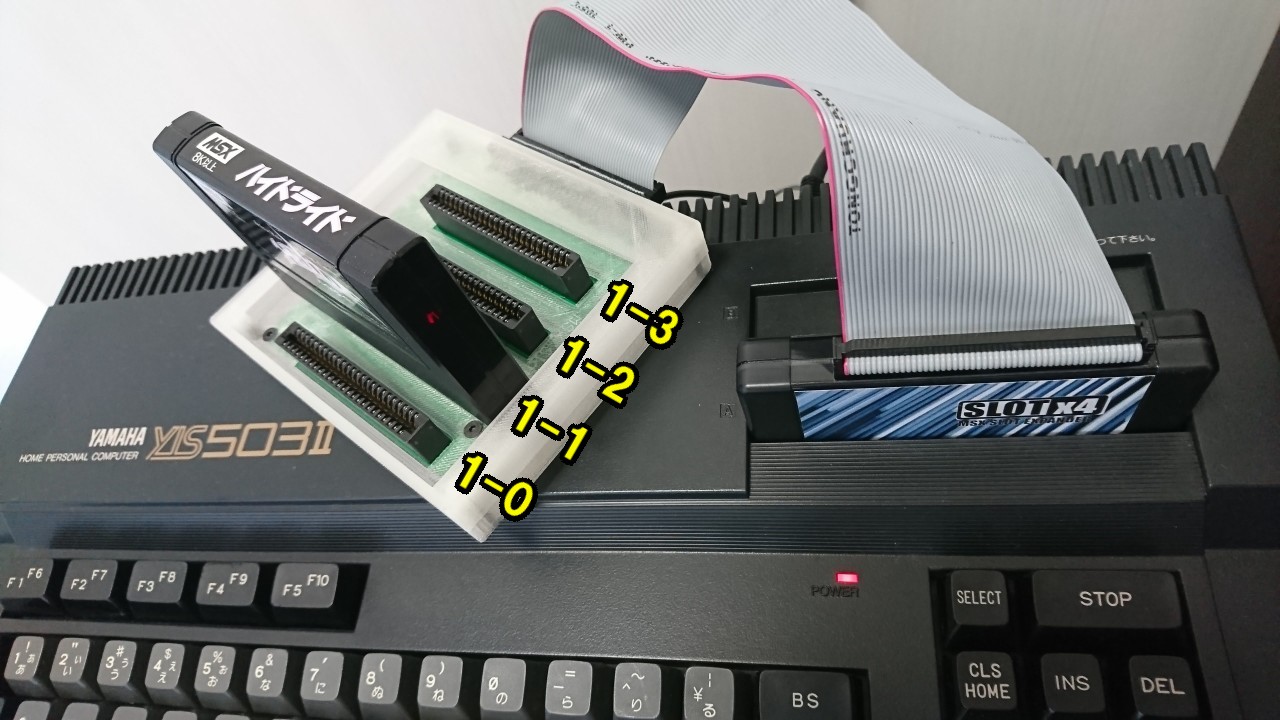

例えば、以下の画像のような環境では、スロットA に拡張アダプタを差して手前から2番目のスロットである「拡張スロット1-1」を使用しているので、「&H1」の部分を「&H85」に変更することになります。

プログラムについて

プログラムについて、簡単に説明していきます。

10 SCREEN,,,2

このプログラムでは、ROMデータをデータレコーダーの高速モード（2400ボー）で出力するようにしているため "SCREEN,,,2" としています。

カセットテープを介さずに直接PCで録音するため、高速にしたからといって信頼性が落ちることはほとんどありません。（逆に言えば、低速にしても信頼性が上がることはないと思います）

それでもあえて通常モード（1200ボー）で録音したいという方は、"SCREEN,,,1" に変更してください。

20 A=&HF750:DEFUSR=A

マシン語データを書き込むアドレスを指定します。

デフォルトでは、システムワークエリアの F750H に置いていますが、プログラム自体はリロケータブルなので、自由なアドレスに置いても問題ありません。

30 FOR I=A TO A+&H3A:READ A$:POKE I,VAL("&H"+A$):NEXT

マシン語データを書き込みます。

少しでも短いリストにするため、エラーチェック等はしていないので、打ち込む際にはミスのないようにしてください。

40 PRINT"PUSH ANY KEY TO SAVE";:A$=INPUT$(1)

PC側を録音状態にして、何かキーを押してください。すぐにピーガー出力を開始します。

また、ROMデータをセーブする部分は完全マシン語で、しかもプログラム短縮のためにSTOP処理なども入れていません。

ここでキーを押すと 32KB すべて出力し終わるまで何もできなくなってしまうので注意してください。すみませんm(_ _)m

50 B=USR(&H1)

USRの引数にはROMカートリッジの差されているスロットによって決められた値を指定してください。

指定する値（&H1）については ROMを差すスロットについてを参照してください。

60 DATA 3A,FF,FF,2F,F5,DB,A8,F5,23,23,7E,F5,26,40,CD,24
70 DATA 00,F1,26,80,CD,24,00,3E,FF,CD,EA,00,21,00,40,01
80 DATA 00,80,7E,C5,E5,CD,ED,00,E1,C1,23,0B,78,B1,20,F2
90 DATA CD,F0,00,F1,D3,A8,F1,32,FF,FF,C9

以下、マシン語プログラムについての説明です。

大まかにいうと「4000H-BFFFHをROMカートリッジの差してあるスロットに切り替える→1バイトずつ読み出してテープにセーブする→全て終わったらテープを止めて4000H-BFFFHを元のスロットに戻す」という流れです。

プログラム短縮のために、スロット切り替え処理（戻す処理）を簡略化しているので、セーブした後にBASICに戻って来られない場合もあるかもしれません。すみません m(_ _)m

ENASLT, TAPOON, TAPOUT, TAPOOF など、各BIOSルーチンの詳細についてはテクハンwiki などを参考にしてください。

	機械語	ニーモニック			コメント
		START:			ラベル "START"
0000	3A FF FF		LD	A,(0FFFFH)	BASIC実行時の拡張スロットの状態をAに入れておく
0003	2F		CPL		A（拡張スロットの状態）は反転して保存されているので元に戻す
0004	F5		PUSH	AF	A（拡張スロットの状態）を保存
0005	DB A8		IN	A,(0A8H)	BASIC実行時の基本スロットの状態（ポートA8H）をAに入れておく
0007	F5		PUSH	AF	A（基本スロットの状態）を保存
0008	23		INC	HL	HL=HL+1
0009	23		INC	HL	HL=HL+1
000A	7E		LD	A,(HL)	USR命令の引数は(HL+2)に保存されているのでここでAに入れる
000B	F5		PUSH	AF	A（USR命令の引数）を保存
000C	26 40		LD	H,40H	スロットを切り替えるページを指定（4000H-7FFFH）
000E	CD 24 00		CALL	ENASLT(0024H)	Hで指定されたページ（4000H-7FFFH）をA（USR命令の引数）に対応するスロットに切り替える
0011	F1		POP	AF	A（USR命令の引数）を復帰
0012	26 80		LD	H,80H	スロットを切り替えるページを指定（8000H-BFFFH）
0014	CD 24 00		CALL	ENASLT(0024H)	Hで指定されたページ（8000H-BFFFH）をA（USR命令の引数）に対応するスロットに切り替える
0017	3E FF		LD	A,0FFH	次のTAPOONでロングヘッダを書き込むよう指定
0019	CD EA 00		CALL	TAPOON(00EAH)	カセットのモーターONの後、ヘッダ・ブロックを書き込む（Aが0のときショートヘッダ・0以外のときロングヘッダ）
001C	21 00 40		LD	HL,4000H	HL=ROMアドレス
001F	01 00 80		LD	BC,8000H	BC=転送サイズ（32KBを想定。16KBのROMなら4000HにしてもOK）
		LOOP:			ラベル "LOOP"
0022	7E		LD	A,(HL)	HL（ROMアドレス）のデータを1バイト読みAに入れる
0023	C5		PUSH	BC	BC保存
0024	E5		PUSH	HL	HL保存
0025	CD ED 00		CALL	TAPOUT(00EDH)	テープにAの値を書き込む（HL,BC破壊）
0026	E1		POP	HL	HL復帰
0027	C1		POP	BC	BC復帰
002A	23		INC	HL	HL（ROMアドレス）を+1
002B	0B		DEC	BC	BC（転送サイズ）を-1
002C	78		LD	A,B	A=B（BC=0かどうかチェックしたい）
002D	B1		OR	C	A=A OR C（BC=0かどうかチェックしたい）
002E	20 F2		JR	NZ,LOOP	Aが0以外なら（BCが0以外なら）ラベル"LOOP" にジャンプ
0030	CD F0 00		CALL	TAPOOF(00F0H)	テープへの書き込みをストップ
0033	F1		POP	AF	A（基本スロットの状態）を復帰
0034	D3 A8		OUT	(0A8H),A	基本スロットの状態（ポートA8H）を元通りにする
0036	F1		POP	AF	A（拡張スロットの状態）を復帰
0037	32 FF FF		LD	(0FFFFH),A	拡張スロットの状態（0FFFFH）を元通りにする
003A	C9		RET		BASICに戻る

WaveClipperでの録音方法

WaveClipper
http://t-ishii.la.coocan.jp/hp/wc/index.html

PCで WaveClipper を起動して、「ファイル」→「新規録音」で、保存するファイル名を入力してください。

「ファイル」→「サンプリング設定」で、「モノラル」を選び、各オプションをすべてOFFにしてください。

「入力のモニタリング」をONにすると、実際に録音されている音が聴こえるようになるので安心です。

環境によっては「ループバック録音」しかできない場合もあるかもしれません。これでも録音は可能ですが、PCで再生される音が全て録音されることになるので、録音中は他の音が鳴らないように注意してください。

NandemoPiGa2 でエラーを修正する

通信速度の設定が違っている場合

位相が逆になっている場合

ノイズが多い場合

その他

メガROM対応版

「ざっくり説明」のツールはメガROMには非対応でしたが、やろうと思えばメガROMをPCに転送することもできます。

ただし、以下のことに注意してください。

転送には、1MBitあたり10分ほどかかります。4MBitROMだと40分かかります。
メガROMのデータサイズ（何メガBitか）を調べておいてください。
メガROMにはさまざまなROMのタイプがあり、バンク切り替えの方法が異なります。吸い出すソフトがどのメガROMタイプなのか、事前にネットで調べておいてください。
現状、対応しているメガROMタイプは以下の4通りです。これ以外には対応していません（リクエストがあれば追加します）。
1. ASC8タイプ … 最大派閥。
2. ASC16タイプ … ゼビウス・イシターなどのナムコMSX2系や、ザナックEX・アレスタなどのコンパイルMSX2系など、こちらのタイプも結構多い。
3. KONAMIタイプ … グラディウス、ドラキュラ、メタルギアなど、コナミのメガROM用。
4. KONAMI-SCCタイプ … グラディウス２、スペースマンボウなど、コナミのSCC搭載メガROM用。
方法は、「ざっくり説明」の通りにやってもらえば良いのですが、4.のプログラムの代わりに、以下のプログラムを入力・実行してください。 [CLOAD用音声]
使用するスロットを変更する場合、140行の「&H1」の部分のみ修正してください。
10 SCREEN,,,2
20 IF PEEK(&HFC49)=&HE0 THEN CLEAR50,&HF000:A=&HF000 ELSE CLEAR50,&HD000:A=&HD000
30 DEFUSR=A:FOR I=A TO A+&H8F:READ A$:D=VAL("&H"+A$):POKE I,D:C=C+D:NEXT
40 IF C<>14064 THEN PRINT"CHECKSUM ERROR!":END
50 PRINT"SELECT ROM TYPE"
60 FOR I=0 TO 5:READ R$(I),R(I):PRINT I;":";R$(I):NEXT
70 INPUT M$:IF M$<"0" OR M$>"5" THEN 70 ELSE M=VAL(M$)
80 POKE A+&H1D,R(M)-&H1E:IF M<=1 THEN 130
90 PRINT"SELECT ROM SIZE"
100 PRINT" 1:1M 2:2M 3:3M 4:4M"
110 INPUT S$:IF S$<"1" OR S$>"8" THEN 110 ELSE S=VAL(S$)
120 POKE A+&H76,S*16:POKE A+&H86,S*8
130 PRINT"PUSH ANY KEY TO SAVE";:A$=INPUT$(1)
140 IF M>0 THEN B=USR(&H1) ELSE B=USR(PEEK(&HFCC1))
150 DATA 3A,FF,FF,2F,F5,DB,A8,F5,23,23,7E,F5,26,40,CD,24
160 DATA 00,F1,26,80,CD,24,00,AF,CD,EA,00,AF,18,20,F5,2E
170 DATA 00,4D,7E,C5,E5,CD,ED,00,E1,C1,23,0B,78,B1,20,F2
180 DATA F1,38,E9,CD,F0,00,F1,D3,A8,F1,32,FF,FF,C9,3E,FF
190 DATA 18,2F,32,00,60,3C,32,00,80,3C,26,60,06,40,18,25
200 DATA 32,00,50,3C,32,00,70,3C,32,00,90,3C,32,00,B0,18
210 DATA 0F,32,00,60,3C,32,00,68,3C,32,00,70,3C,32,00,78
220 DATA 3C,26,40,06,80,FE,10,18,A5,32,00,60,3C,32,00,70
230 DATA 3C,26,40,06,80,FE,08,18,95,3E,FF,26,00,18,E4,00
240 DATA"BIOS(32KB)",137
250 DATA"NORMAL(32KB)",62
260 DATA"MEGA-ASC8",97
270 DATA"MEGA-ASC16",121
280 DATA"MEGA-KONAMI",66
290 DATA"MEGA-KONAMI-SCC",80

何かお困りのことがあれば、twitter で @tiny_yarou までお願いします
